Создание Красивой диаграммы в виде спидометра в Qlikview

Привет, ребята!

Я всегда стремлюсь найти хорошие идеи в этом сообществе и никогда не разочаровываюсь. Именно поэтому я решил поделиться этим форматом калибровочной диаграммы с Вами. Пока что есть достаточно большой разрыв между объектами форматирования в qlikview и qliksense. Я вижу, что это вскоре изменится. Между тем, я пытался улучшить дизайн своих калибровочных графиков при помощи других идей и придумал следующее:

Рис. 1

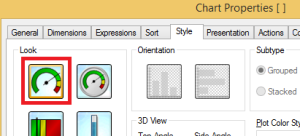

Для достижения этой цели Вам нужно будет создать калибровочный график (not a pie one), выбрать «смотреть» на вкладке в свойсвах Стиля.

Рис. 2

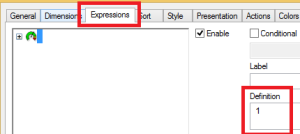

Перейдите к вкладке «Выражения» и установите «1» в качестче Определения

Рис. 3

На вкладке Представление будут произведены небольшие изменения.

Рис. 4

Обратите внимание, что сегментов будет два. Нижняя граница нашего второго сегмента — это место, куда мы должны вставить наше выражение. Цвет должен быть светло-серым.

Для первого сегмента мы могли бы добавить условный цвет, чтобы сделать его более интересным.

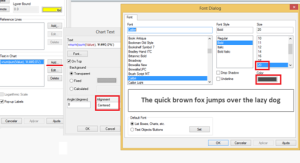

Следующий шаг — это добавление «Текста в Таблицу» с нашим выражением. Обратите внимание, что я использую функцию «num» для форматирования в процентах. Я изменил размер и цвет шрифта, чтобы сделать его больше и и не таким темным, а также централизировать его.

Рис. 6



Теперь отцентрируйте Ваш текст в середине диаграммы удерживая Ctrl + Shift и перемещая текстовый блок с красными границами.



Рис. 7



Вот и все! Я надеюсь, что смог помочь хотя бы кому-то!

Увидимся в сообществе Qlik!
